3ds max解析置換效果材質

朱峰社區老師表示：雖然在“凹凸”貼圖通道可以使對象的表面看其來凹凸不平，但其效果十分有限，只能實現類似淺浮雕的效果，如果需要材質實現很強的凹凸感，則需要使用“置換”貼圖通道。

“置換”貼圖可以使曲面的幾何體產生位移。與“凹凸”貼圖不同，“置換”貼圖實際上更改了曲面的幾何體或面片細分(而凹凸貼圖僅設置了一種視覺上的錯覺來產生凹凸感)。“置換”貼圖應用貼圖的灰度來生成位移。在2d圖像中，較亮的顏色比較暗的顏色更多地向外突出，導致幾何體的3d置換，實現與建模相同的效果。

“置換”材質效果會在每個曲面上生成許多個三角形面，可以創建好的效果，不過會耗費大量的時間和內存。同時，該材質效果只能直接添加給面片、網格、多邊形和nurbs曲面對象，其他類型的模型不可以直接應用“置換”材質。要對其他種類的對象使用“置換”材質，可以應用“置換近似”修改器，或者將其轉化為上述四種類型的對象。另外，對象的分段數也會直接影響到置換效果，分段數越多，置換效果就越細致。

(1)運行3ds max 2011，打開素材“沙源文件.max”，在該文件內包括幾個零件和一個平面，在本實例中，將為該平面設置材質，制作一個埋在沙里的照相機的場景。

(2)渲染camera001視圖，觀察當前材質效果。

(3)打開“板巖材質編輯器”對話框，添加“標準”材質到活動視圖中，并將其命名為“沙子”。

(4)將“沙子”材質賦予場景中的“沙子”對象。

(5)由于沙土是一種非常粗糙的材質，所以在“明暗器基本參數”卷展欄內的明暗器下拉列表中選擇“oren-nayar-blinn”選項。

(6)設置“粗糙度”參數。

(7)設置“高光級別”和“光澤度”參數。

(8)從“漫反射顏色”貼圖通道導入素材“沙子.jpg”文件。

(9)設置貼圖的“u瓷磚”和“v瓷磚”參數。

(10)渲染camera001視圖，觀察材質效果。

(11)從“凹凸”貼圖通道導入素材“置換貼圖.jpg”文件。

(12)設置“凹凸”貼圖通道的“數量”參數。

(13)渲染camera001視圖，可以發現即使設置了相當高的值，凹凸效果仍不能達到要求，“凹凸”貼圖效果沒有改變對象形態，沒有影響到幾個零件，另外，由于“凹凸”貼圖通道使用了置換貼圖，無法再使用其他貼圖，因此無法實現沙粒的凹凸效果。

(14)清除“凹凸”貼圖通道當前貼圖。

(15)從“凹凸”通道導入素材“沙子凹凸.jpg”文件。

(16)設置貼圖的“u瓷磚”和“v瓷磚”參數，使其與漫反射圖案相匹配。

(17)設置“凹凸”貼圖通道的“數量”參數。

(18)渲染camera001視圖，觀察材質效果。

(19)從“置換”貼圖通道導入素材“置換貼圖.jpg”文件，并設置“數量”參數。

(20)渲染camera001視圖，可以看到材質沒有產生變化，這是因為“沙子”對象為標準基本體，無法直接應用“置換”貼圖。

(21)為“沙子”對象添加一個“編輯多邊形”修改器，將其定義為多邊形對象。

(22)渲染camera001視圖，可以看到，雖然材質產生了凹凸效果，但是很模糊，這是因為對象的分段數會直接影響“置換”貼圖效果，當前分段數太少，所以形成的凹凸效果模糊不清。

(23)在堆棧欄中選擇plane層，并設置“長度分段”和“寬度分段”參數。

(24)渲染camera001視圖，可以看到凹凸效果更為細致。

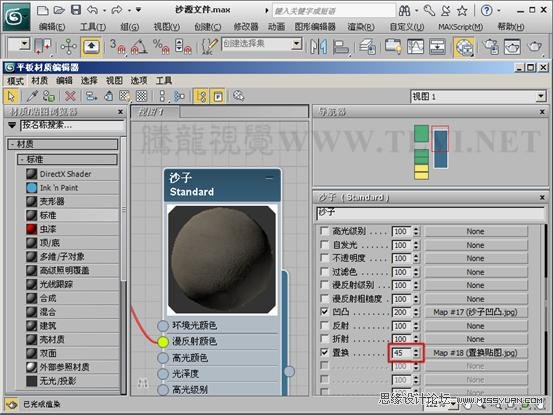

(25)當前沙子仍沒有覆蓋零件，所以需要增強置換效果，在“板巖材質編輯器”對話框中設置“置換”貼圖通道的“數量”參數。

(26)渲染camera001視圖，可以看到沙子具有更強的凹凸感，通過其與零件的交互也可以發現，“置換”貼圖確實改變了對象形態。

(27)現在本實例就完成了。
